செமி ஆட்டோமேட்டிக் லக் கேப்ஸ் கிளாஸ் ஜார்ஸ் பாட்டில்கள் சக் வாக்யூம் கேப்பிங் மெஷின்

• VK-SVC கண்ணாடி ஜாடி வெற்றிட கேப்பிங் மெஷின்
• மின்சாரம்: AC220V/50-60Hz
• கேப்பிங் வேகம்: 1200-1500bph
• சக்தி: ≤1.3KW (வெற்றிட பம்ப் அடங்கும்)
• தொப்பி விட்டம்: Φ30-Φ85mm, Φ85-Φ110mm
• பாட்டில் உயரம்: 50-180 மிமீ, 120 - 250 மிமீ
• பாட்டில் விட்டம்: Φ30-Φ80mm Φ80-Φ150mm
• வரையறுக்கப்பட்ட வெற்றிட அளவு: -0.08Mpa
• கேப்பிங் முறுக்கு: 5-25 NM
• காற்று நுகர்வு: 0.5m3/0.7Mpa
• இயந்திர அளவு: 750*700*1350மிமீ
• எடை: 157 கிலோ

காணொளியைக் காண்க

இந்த சீரிஸ் கேப்பிங் மெஷின் பல வருட உற்பத்தி அனுபவத்துடன் நாமே ஆராய்ந்து தயாரித்தது, இது உள்நாட்டு அசல் உருவாக்கம், இது வெற்றிட பம்பைப் பயன்படுத்தி வெற்றிடத்தைப் பயன்படுத்துகிறது, கிடைக்கக்கூடிய உயர் வெற்றிடப் பட்டம், கேப்பிங் டார்க் மற்றும் வெற்றிட நிலை ஆகியவை தேவைக்கேற்ப அமைக்கப்படலாம். வெவ்வேறு வடிவங்கள் மற்றும் அளவுகளில் பாட்டில்கள் மூடுவதற்கு, வலுவான இணக்கத்தன்மை மற்றும் சரிசெய்ய எளிதானது.

முக்கிய நியூமேடிக் மற்றும் மின் கூறுகள் உலக புகழ்பெற்ற பிராண்டுகள், நிலையான மற்றும் நம்பகமான செயல்திறன்.

உணவு, பதிவு செய்யப்பட்ட உணவு, பானங்கள், சுவையூட்டிகள், சுகாதாரப் பொருட்கள் மற்றும் பிற தொழில்களுக்கு டின்ப்ளேட் தொப்பிகள் வெற்றிட கேப்பிங் கொண்ட கண்ணாடி பாட்டில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

இன்லைன் ஸ்க்ரூ கேப்பரைப் போல பக்கங்களிலும் இருந்து இறுக்குவதற்குப் பதிலாக, ஒரு சக் கேப்பரில் ஒரு சக் உள்ளது, அது தொப்பியை உறுதியாகப் பிடித்து மேலே இருந்து தொப்பியை பாட்டில் மீது சுழற்றுகிறது, எனவே தொப்பி முறுக்குவிசையை கட்டுப்படுத்த கிளட்ச்சிங் பொறிமுறையை மிகத் துல்லியமாக அமைக்கலாம்.

சக் கேப்பிங் இயந்திரங்கள் ஒற்றை தலையில் இருந்து பல தலை அதிவேக இயந்திரங்கள் வரை கிடைக்கின்றன. சக் கேப்பிங் இயந்திரத்தின் பெரிய நன்மை அதிவேக செயல்பாட்டிற்கான அதன் அளவிடுதல் மற்றும் நிச்சயமாக அதன் துல்லியமான தொப்பி முறுக்கு.

ஒரு சக் கேப்பரின் தீமை என்னவென்றால், ஒவ்வொரு பாட்டிலுக்கும் பாகங்கள் மாற்றப்பட வேண்டும் மற்றும் தொப்பி அளவுகள் மாறினால் அனைத்து சக்ஸையும் மாற்ற வேண்டும் (வரிசைப்படுத்துதல் மற்றும் தொப்பி அனுப்புதல் ஆகியவை மாற்ற பாகங்கள் தேவைப்படலாம் என்பதைக் குறிப்பிட தேவையில்லை).

சக் கேப்பிங் மெஷினைக் கருத்தில் கொள்ளும்போது, பாட்டில் மாற்றும் பாகங்கள் பலவிதமான தொப்பிகளுக்கு சக்ஸை மாற்றுவதற்கு ஒப்பீட்டளவில் மலிவானவை என்பதால், வரியில் உள்ள அனைத்து பாட்டில்களுக்கும் ஒரே தொப்பிகளைப் பயன்படுத்துவதை ஒருவர் தீவிரமாகக் கருத்தில் கொள்ள வேண்டும்.

முக்கிய தொழில்நுட்ப அளவுரு:

மாதிரி: VK-SVC

மின்சாரம்: AC220V/50-60Hz

கேப்பிங் வேகம்: 1200-1500bph

சக்தி: ≤1.3KW (வெற்றிட பம்ப் அடங்கும்)

தொப்பி விட்டம்: Φ30-Φ85mm, Φ85-Φ110mm

பாட்டில் உயரம்: 50-180 மிமீ, 120 - 250 மிமீ

பாட்டில் விட்டம்: Φ30-Φ80mm Φ80-Φ150mm

வரையறுக்கப்பட்ட வெற்றிட அளவு: -0.08Mpa

கேப்பிங் முறுக்கு: 5-25N.M

காற்று நுகர்வு: 0.5m3/0.7Mpa

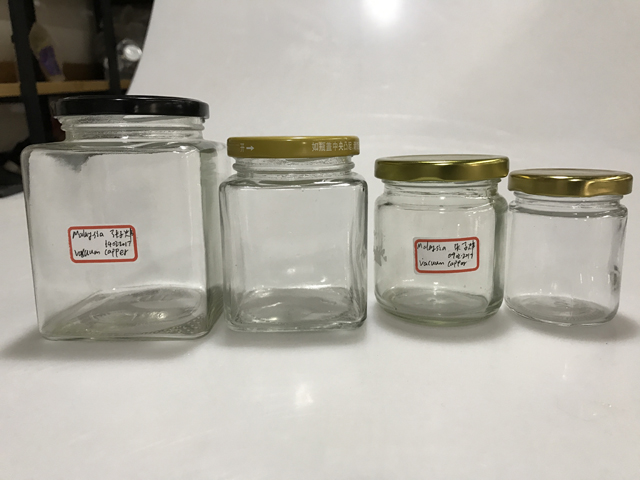

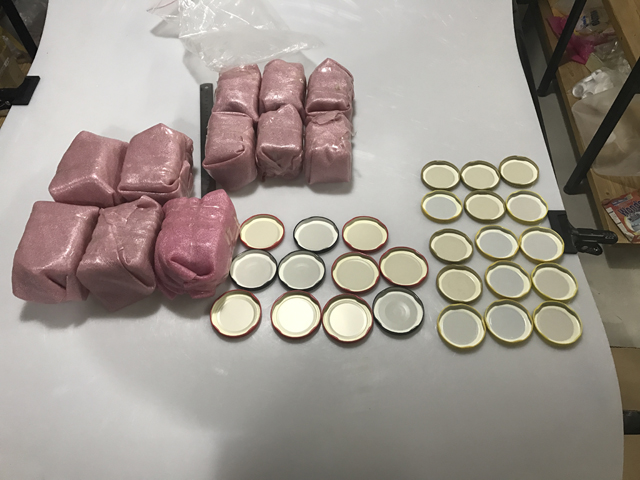

வாடிக்கையாளர்களிடமிருந்து அனுப்பப்பட்ட உண்மையான ஜாடிகள்/பாட்டில்கள் மாதிரிகளுக்கு ஏற்ப இயந்திரம் தனிப்பயனாக்கப்பட வேண்டும்:

செயல்பாட்டு அறிவுறுத்தல்:

A. கட்டமைப்பு மற்றும் வேலை கொள்கைகள்

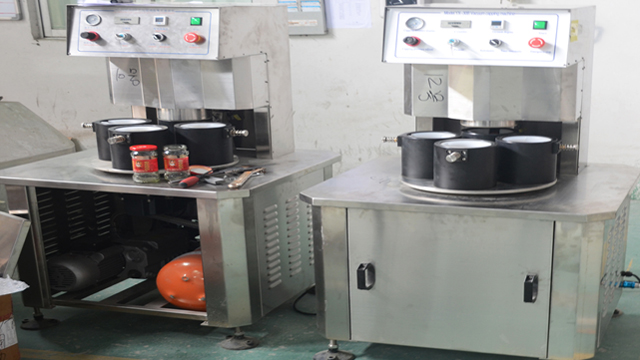

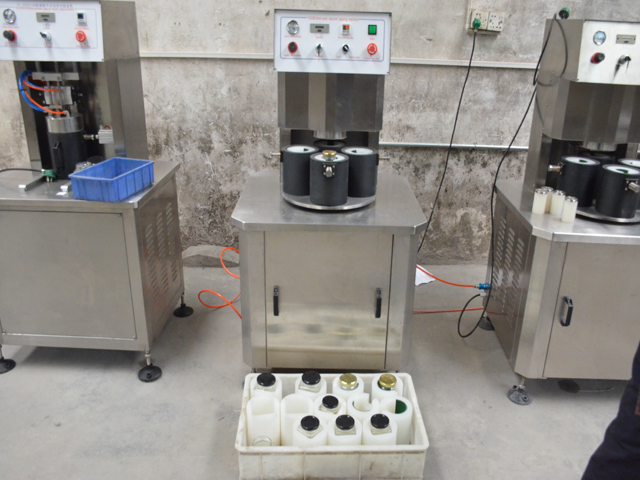

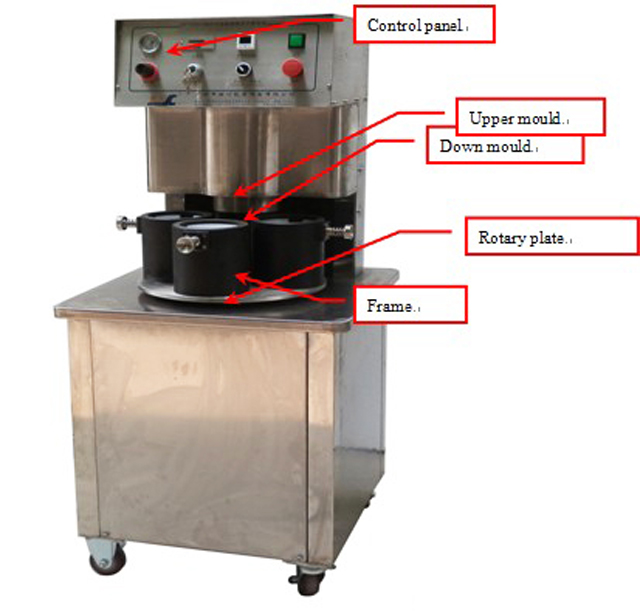

படம் 1 வெற்றிட கேப்பிங் இயந்திரம்

வேலை கொள்கைகள் மற்றும் செயல்பாடுகள்

இந்த இயந்திரம் இயந்திர சட்டகம், மேல் அச்சு கீழே அச்சு, ரோட்டரி நிலை அமைப்பு, மூடி அமைப்பு, வெற்றிட அமைப்பு, மின்சார மற்றும் அழுத்தம் கட்டுப்பாட்டு அமைப்பு ஆகியவற்றைக் கொண்டுள்ளது. பணிபுரிவது: தொப்பிகள் கொண்ட கண்ணாடியை கீழே உள்ள அச்சுக்குள் வைக்கவும், பின்னர் கீழே உள்ள அச்சுகளை கையால் கேப்பிங் தலையின் மையத்தில் வைக்கவும். பின்னர் இயந்திரம் தானாகவே வெற்றிடத்துடன் மூடப்படும்.

இந்த இயந்திரம் பின்வரும் செயல்பாடுகளை கொண்டுள்ளது:

1. நீங்கள் கீழே உள்ள அச்சுகளை மூடி தலையின் மையத்தில் வைக்கும்போது, இயந்திரம் தானாகவே வெற்றிடத்துடன் மூடப்படும்;

2. மிகக் குறைந்த வெற்றிட தொகுப்பு செயல்பாடு: இயந்திரம் முன்பு அமைக்கப்பட்ட வெற்றிடப் பட்டத்தை அடைய முடியாவிட்டால், அடுத்த செயல்முறைக்கு இயந்திரம் இயங்காது;

3. கேப்பிங் டார்க் செயல்பாடு: கேப்பிங் ஹெட் காற்று சிலிண்டரால் நகர்த்தப்படுகிறது, மேலும் அழுத்தத்தால் சரிசெய்யப்படலாம்;

முக்கிய கட்டமைப்பு மற்றும் கூறுகள்:

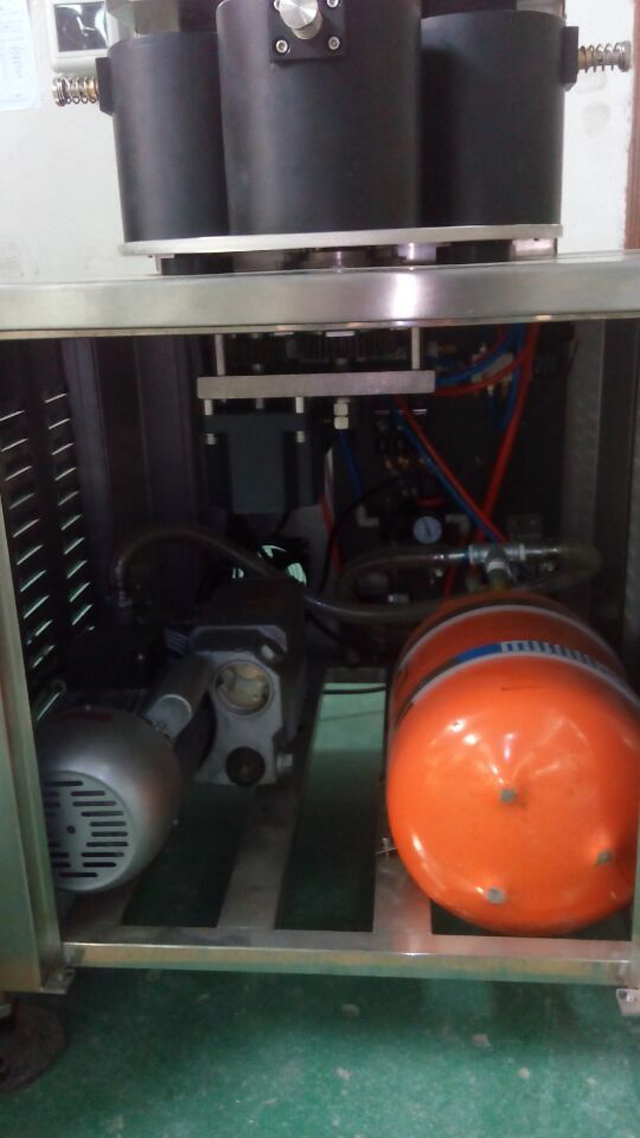

வெற்றிட பம்ப் மற்றும் வெற்றிட தொட்டி:

வெற்றிட பம்ப் மற்றும் வெற்றிட தொட்டி வெற்றிட செயல்பாட்டை அடைய பயன்படுத்தப்படுகிறது, வெற்றிட பம்ப் வெற்றிட எண்ணெயுடன் இருக்க வேண்டும், உள்ளே உள்ள வெற்றிட எண்ணெயில் பாதி சரி. உள்ளே வெற்றிட எண்ணெய் இல்லை என்றால் இயந்திரத்தைப் பயன்படுத்த அனுமதி இல்லை.

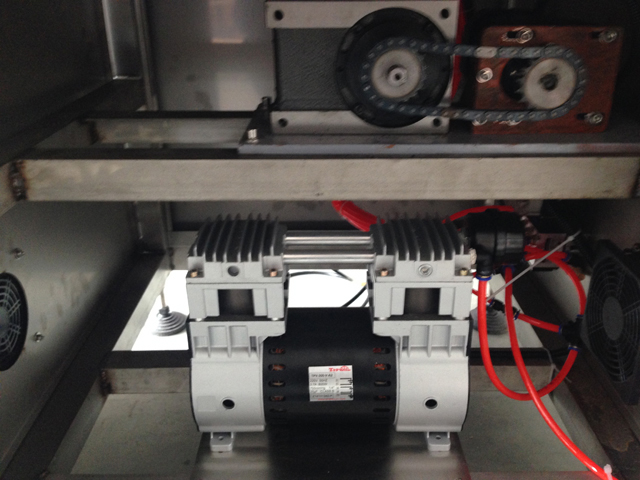

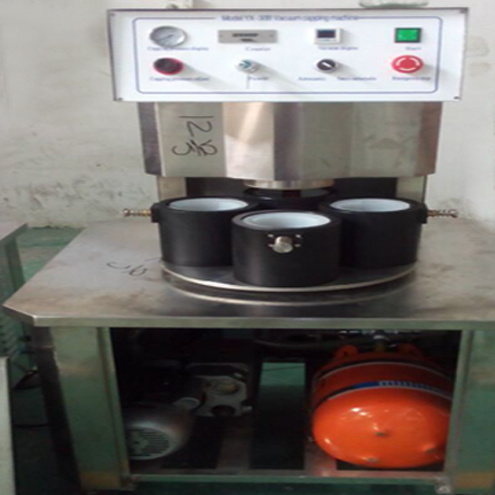

படம் 2 வெற்றிட தொட்டி மற்றும் வெற்றிட பம்ப்

Pls மேலே உள்ள படத்தில் உள்ளவாறு வெற்றிட பம்ப் மற்றும் வெற்றிட தொட்டியை இணைத்து மின்சாரத்தை வழங்கவும்

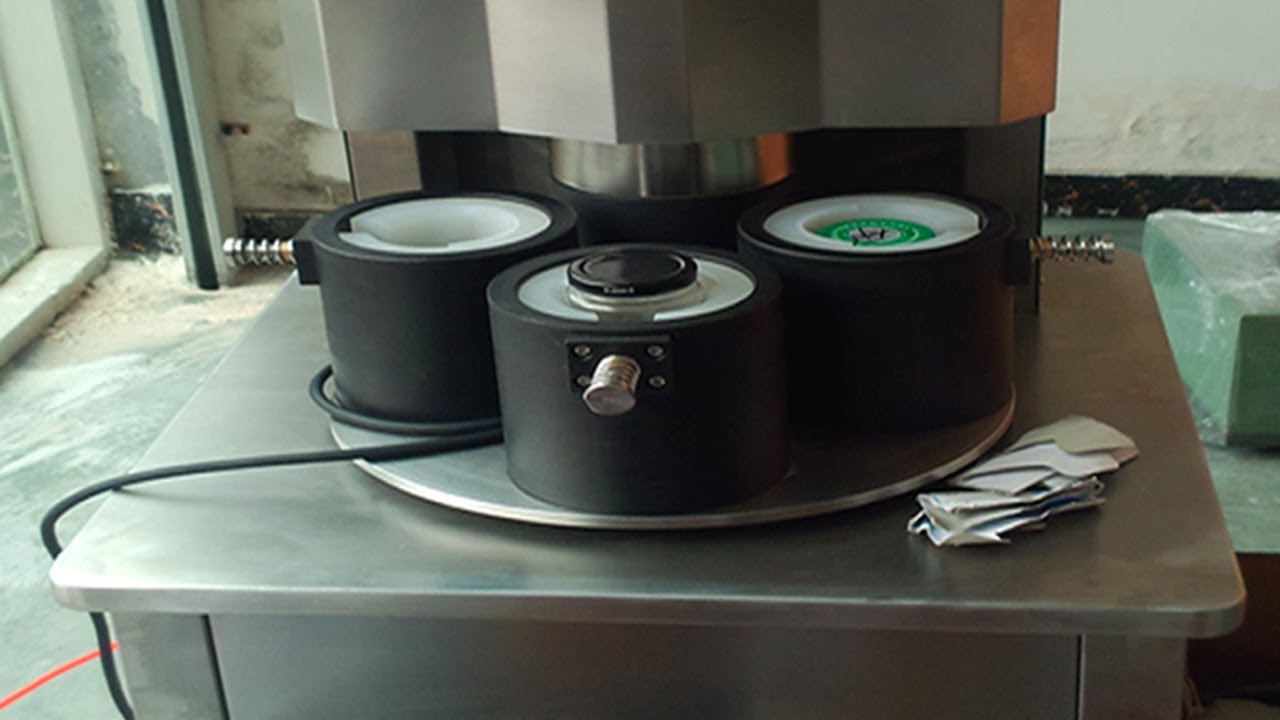

ரோட்டரி தட்டு அமைப்பு

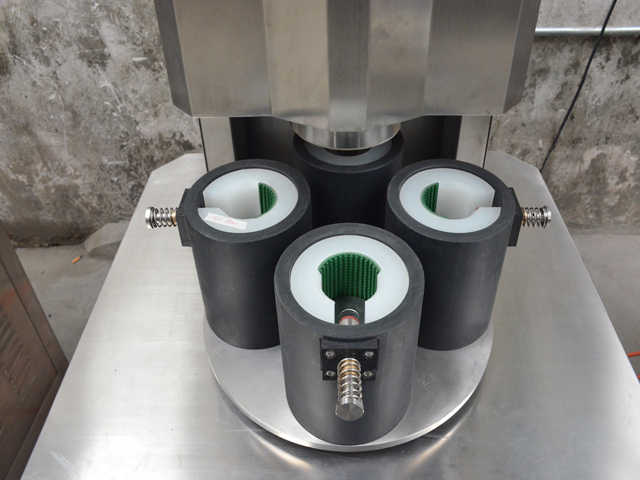

படம் 3

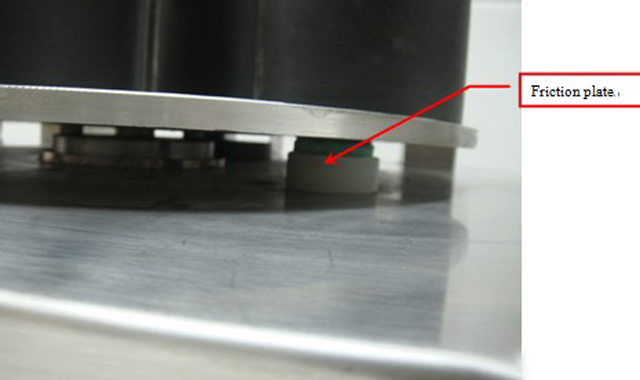

இந்த ரோட்டரி தகடு 4 படிகளால் நகர்த்தப்படுகிறது, ரோட்டரி தட்டு சீராக நகர்வதை உறுதிசெய்ய, இந்த ரோட்டரி தட்டு 3 உராய்வு தகடுகளை ஏற்றுக்கொண்டு நிலையான இயக்கத்தை உறுதி செய்ய எதிர்ப்பை வழங்குகிறது. வேலை செய்யும் போது இயந்திரத்தை சுத்தமாக வைத்திருக்க வேண்டும், மேலும் உராய்வு தட்டுகள் படிப்படியாக தேய்ந்து, தொடர்ந்து சரிபார்த்து, தொடர்ந்து மாற்றப்படும்.

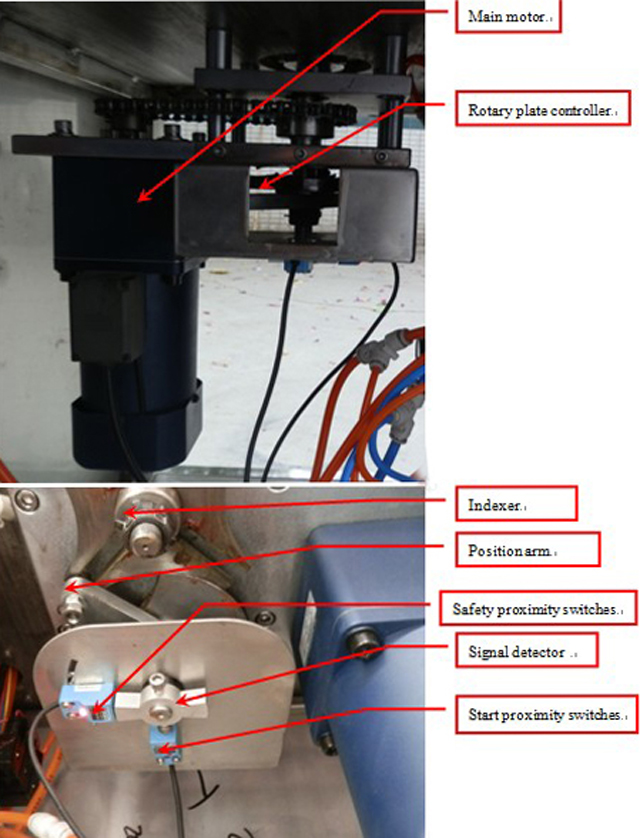

படம் 4

ரோட்டரி தகடு பிரதான மோட்டார் மூலம் நகர்த்தப்படுகிறது, சிக்னல் டிடெக்டர் தொடக்க அருகாமை சுவிட்சுகளுக்கு நகர்ந்து சிக்னல்களைப் பெறும்போது (சிக்னல் டிடெக்டர் மற்றும் ப்ராக்ஸிமிட்டி சுவிட்சுகள் சுமார் 2-3 மிமீ), மேல் அச்சு கேப்பிங்கிற்கு நகர்கிறது, அது கேப்பிங் செய்யும் போது, மோட்டார் இன்னும் வேலை செய்கிறது. , சிக்னல் டிடெக்டர் பாதுகாப்பு அருகாமை சுவிட்சுகளுக்குச் சென்று சிக்னலைப் பெறும்போது, மோட்டார் வேலை செய்வதை நிறுத்துகிறது.

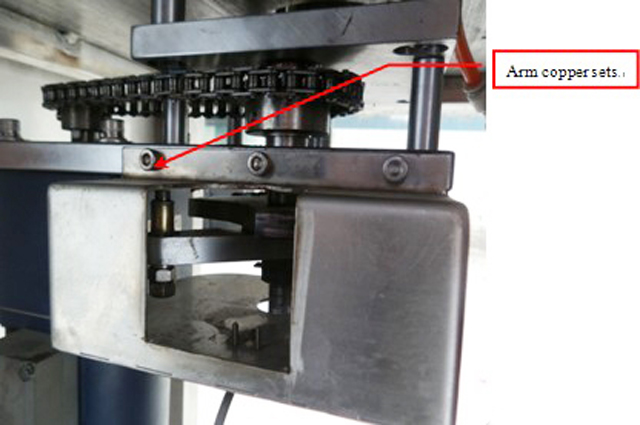

படம் 5

வேலை செய்யும் போது கை செப்பு செட் அணிய வேண்டும், அதன் மீது சில கிரீஸ்களை தவறாமல் போட வேண்டும் மற்றும் சேதமடையும் போது மாற்ற வேண்டும். மாற்றும்போது படம் 5ஐக் காணலாம்

கேப்பிங் அமைப்பு

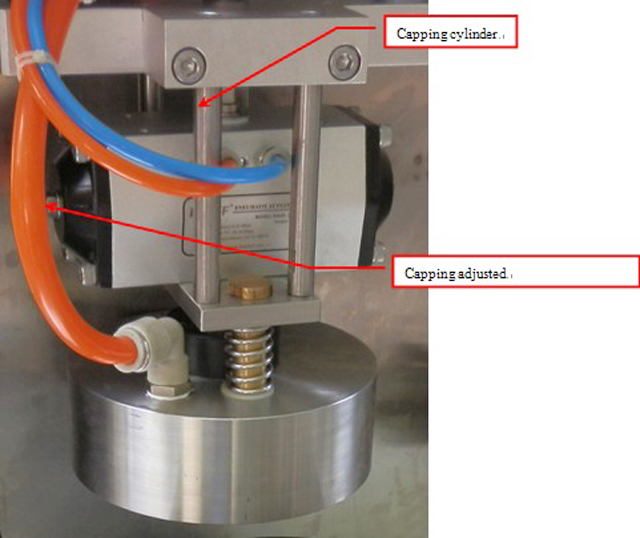

மூடிய தலை

கேப்பிங் ஹெட் சிலிண்டரால் உயர்த்தப்பட்டு கீழே நகர்த்தப்படுகிறது, கேப்பிங் ஹெட் கேப்பிங்கிற்கு கீழே இருக்கும் போது மற்றும் முன்பு அமைக்கப்பட்ட வெற்றிட பட்டத்தை அடையும் போது, கேப்பிங் ஹெட் அடுத்த செயல்முறைக்கு நகரும். கண்ட்ரோல் பேனலில் அழுத்தம் பட்டனை மூடுவதன் மூலம் கேப்பிங் டார்க்கை சரிசெய்யலாம் (கண்ட்ரோல் பேனலில் நீங்கள் பார்ப்பது போல்)

கேப்பிங் ஹெட் உள்ளே உள்ள சிவப்பு ரப்பர் எளிதில் அணியக்கூடிய பகுதியாகும், அடிக்கடி சரிபார்த்து மாற்ற வேண்டும். கேப்பிங் செய்யும் போது, கேப்பிங் ஹெட் தொப்பிகளை இறுக்கமாக வைக்க வேண்டும், வெவ்வேறு உயரங்களை அடைய நீங்கள் கீழே உள்ள அச்சுக்குள் ஏதாவது வைக்கலாம். ஆனால் உயரம் அதிகமாக இருக்க முடியாது, அல்லது அது மிகவும் உயரமாக இருந்தால், நீங்கள் வெற்றிட செயல்பாட்டை அடைய முடியாது, ஆனால் அது போதுமான உயரம் இல்லை என்றால், அதை மூட முடியாது. வழக்கமாக தொப்பிகள் மற்றும் கீழ் அச்சின் மேல் உள்ள தூரம் 16mm-19mm ஆகும்.

பாட்டில் கிளிக் சாதனம்

படம் 7

பாட்டில் கிளிக் சாதனம் என்பது பாட்டிலை மூடும் போது சரிசெய்வதாகும், ரோட்டரி தகடு நிலைநிறுத்தப்படும் போது, பாட்டில் கிளிக் சிலிண்டர் பாட்டிலை சரிசெய்ய நகர்த்துவதன் மூலம் நல்ல மூடியை உறுதி செய்யும்.

முக்கிய தொழில்நுட்ப அளவுரு:

பரிமாணங்கள்: 600(L)×600(W)×1350(H)

எடை: சுமார் 110 ㎏

மின்சாரம்: AC220V 50～60Hz

சக்தி: ≦150W(வெற்றிட பம்ப் இல்லாமல்)

காற்றழுத்தம்: 0.5～0.8 MPa

காற்று நுகர்வு: ≤0.2m3/min

வேகம்: சுமார் 25 பாட்டில்கள் நிமிடம்

கேப்பிங் விட்டம்: தனிப்பயனாக்கப்பட்டது

பாட்டில் அளவுகள்: தனிப்பயனாக்கப்பட்டது

நிறுவல்

1. இயந்திரம் சுத்தமான மற்றும் பாதுகாப்பான இடத்தில் இருக்க வேண்டும்;

2. அவசர நிறுத்தம் உள்ளதா என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள் (படம் 5);

3. சரிபார்க்க சக்தியுடன் வழங்கல்;

4. எண்ணெய் மற்றும் நீர் பிரிப்பான் எரிவாயு குழாய் மூலம் இயந்திரத்தை இணைக்கவும், காற்று அழுத்தத்தை 0.6Mpa ஆக சரிசெய்யவும்;

5. வெற்றிட தொட்டியை இயந்திரத்துடன் இணைக்கவும். எரிவாயு கசிவு இல்லை என்பதை உறுதிப்படுத்தவும்.

படம் 8

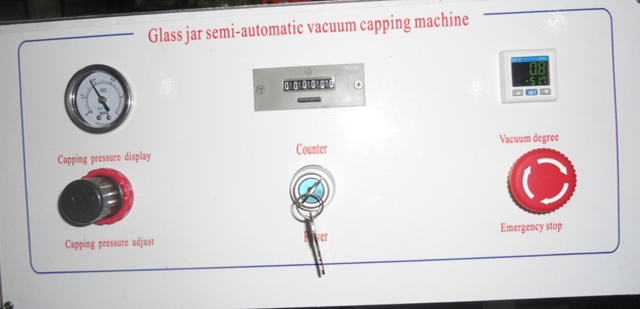

கண்ட்ரோல் பேனல் செயல்பாடு

படங்கள்

கட்டுப்பாட்டு பலகத்தில் கேப்பிங் பிரஷர் டேபிள், கேப்பிங் பிரஷர் அட்ஜஸ்ட்மெண்ட், கவுண்டர், பவர் ஸ்விட்ச், வெற்றிட சரிசெய்தல் மற்றும் எமர்ஜென்சி ஸ்டாப் ஆகியவை உள்ளன.

1. கேப்பிங் அழுத்தம் சரிசெய்தல் கேப்பிங் முறுக்கு சரிசெய்ய பயன்படுத்தப்படலாம், அது கடிகார திசையில் இருக்கும்போது, அழுத்தம் அதிகரித்தது, கேப்பிங் முறுக்கு வலுவானது, அது எதிரெதிர் திசையில் இருக்கும்போது, அழுத்தம் குறைகிறது, கேப்பிங் முறுக்கு சிறியது;

2. எமர்ஜென்சி ஸ்டாப், ஏதாவது எமர்ஜென்சி நடக்கும் போது, எமர்ஜென்சி ஸ்டாப் சுவிட்சை அழுத்தினால், இயந்திரம் பாதுகாப்பான நிலையில் இருக்கும்;

3. கவுண்டர் என்பது நீங்கள் எத்தனை கண்ணாடிகளை உற்பத்தி செய்தீர்கள் என்பதைக் கணக்கிடுவது, நீங்கள் மீட்டமை பொத்தானை வைத்தால், கவுண்டர் பூஜ்ஜியமாக கணக்கிடப்படும்;

4. வெற்றிடப் பட்டத்தை சரிசெய்ய வேண்டுமானால், வெற்றிடச் சரிசெய்யப்பட்ட அட்டவணையில் "M" ஐ அழுத்தவும், அது "St1" என்பதைக் காண்பிக்கும், சரிசெய்ய "︽""︾" என்பதை அழுத்தவும்.

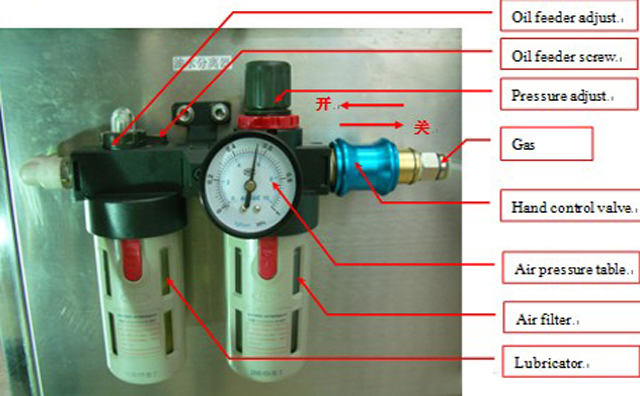

எண்ணெய் மற்றும் நீர் பிரிப்பான் மற்றும் அழுத்தம் மற்றும் சரிசெய்தல் (படம் 10)

படம் 10

எண்ணெய் மற்றும் நீர் பிரிப்பான் கை கட்டுப்பாட்டு வால்வு, அழுத்தம் சரிசெய்தல், காற்று அழுத்த அட்டவணை, எண்ணெய் சரிசெய்தல், காற்று வடிகட்டி மற்றும் லூப்ரிகேட்டர் ஆகியவற்றைக் கொண்டுள்ளது;

கை கட்டுப்பாட்டு வால்வு என்பது இயந்திரத்தின் முழு காற்று விநியோகத்தையும் ஆன் மற்றும் ஆஃப் செய்வதாகும்;

அழுத்தம் சரிசெய்தல் என்பது இயந்திரத்திற்கு அழுத்தத்தை வழங்குவதாகும், அது கடிகார திசையில் இருக்கும்போது, அழுத்தம் அதிகரித்தது, அது எதிரெதிர் திசையில் இருக்கும்போது, அழுத்தம் குறைகிறது;

காற்று அழுத்த அட்டவணை இயந்திரத்தின் வேலை அழுத்தத்தைக் காட்டுவதாகும்;

ஆயில் அட்ஜெஸ்ட் என்பது இயந்திரத்திற்கு எண்ணெய் வழங்குவது, அது கடிகார திசையில் இருக்கும்போது, எண்ணெய் குறைகிறது, அது எதிரெதிர் திசையில் இருக்கும்போது, எண்ணெய் அதிகரிக்கிறது.

ஏர் ஃபில்டர் என்பது அழுத்தக் காற்றின் நீரை அகற்றுவது, எண்ணெய் மற்றும் நீர் பிரிப்பானின் அழுத்தம் பூஜ்ஜியமாக இருக்கும்போது, காற்று வடிகட்டி தானாகவே தண்ணீரை அகற்றும்.

லூப்ரிகேட்டர் என்பது இயந்திரத்திற்கு எண்ணெய் சப்ளை செய்ய வேண்டும், முதலில் காற்று விநியோகத்தை நிறுத்த வேண்டும், மேலும் லூப்ரிகேட்டரில் சிறிது எண்ணெயை வைக்க வேண்டும், ஒரு முறை 2-3 மாதங்கள்.

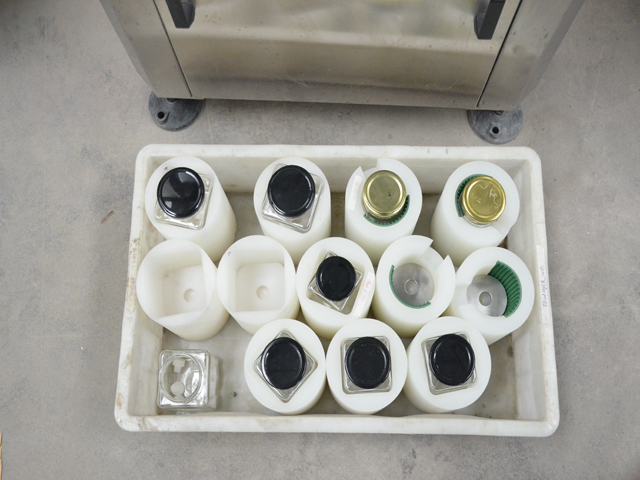

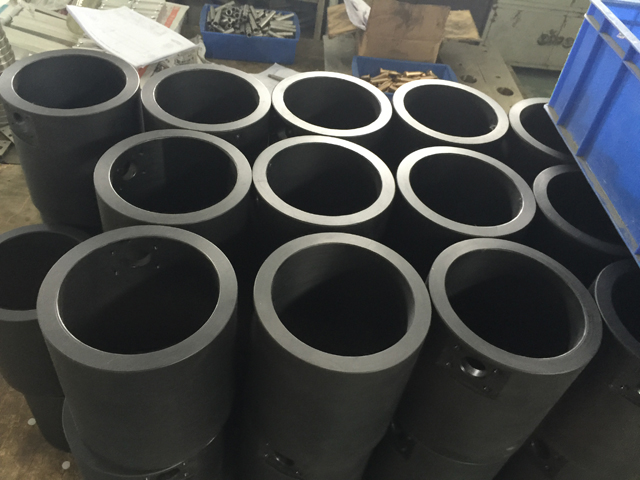

வெவ்வேறு அளவிலான ஜாடிகள்/பாட்டில்களுக்கு ஏற்றவாறு அச்சுக்கான உதிரி பாகங்கள்
