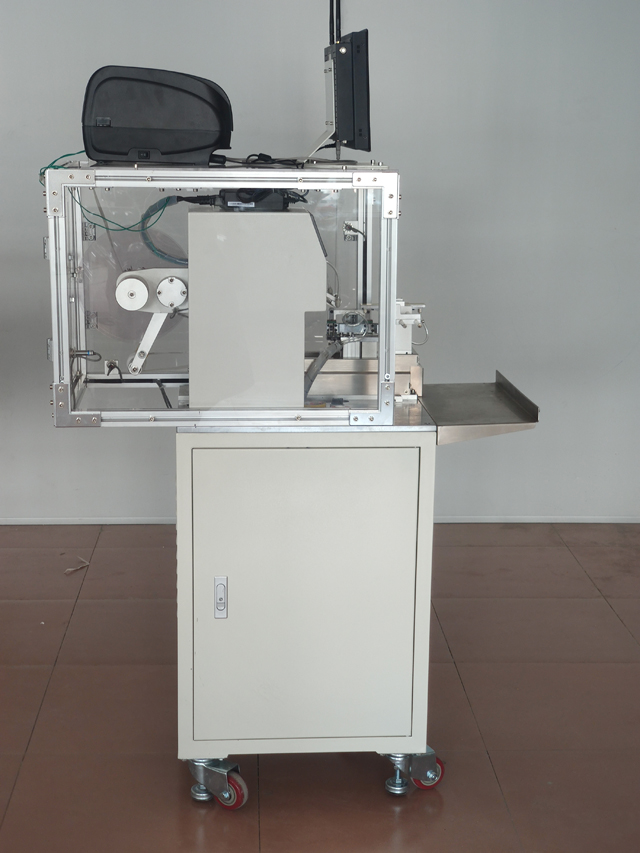

அரை தானியங்கி கேபிள் வயர் ஸ்டிக்கர் பிரிண்ட்-அப்ளை ஃபோல்டிங் லேபிளிங் மெஷின்

மாதிரி: VK-T807
லேபிளிங் துல்லியம்: ± 0.2mm;
லேபிளிங் வேகம்: 1500-1800pcs/H
சிறிய கம்பி விட்டம் வகை: வேகம் 2000p Pcs/H
பொருந்தக்கூடிய தயாரிப்பு அளவு: அடிப்படை வகை: விட்டம்: 6~15mm
சிறிய விட்டம் வகை: 1~5மிமீ
பெரிய விட்டம் வகை: 15 மிமீக்கு மேல் தனிப்பயனாக்கப்பட வேண்டும்
பொருந்தும் லேபிள் அளவு: நீளம்: 25~210மிமீ தயாரிப்புகள் இந்த வரம்பிற்கு வெளியே தனிப்பயனாக்கப்பட வேண்டும் அகலம்: 10~65மிமீ
மொத்த அளவு: 850*650*1300 நீளம் × அகலம் × உயரம், நீண்ட லேபிள் அகலம் பரிமாணத்தை அதிகரிக்கும்
பொருத்தமான மின்சாரம்: 220v/50hz;
மொத்த எடை: 128 கி.கி.

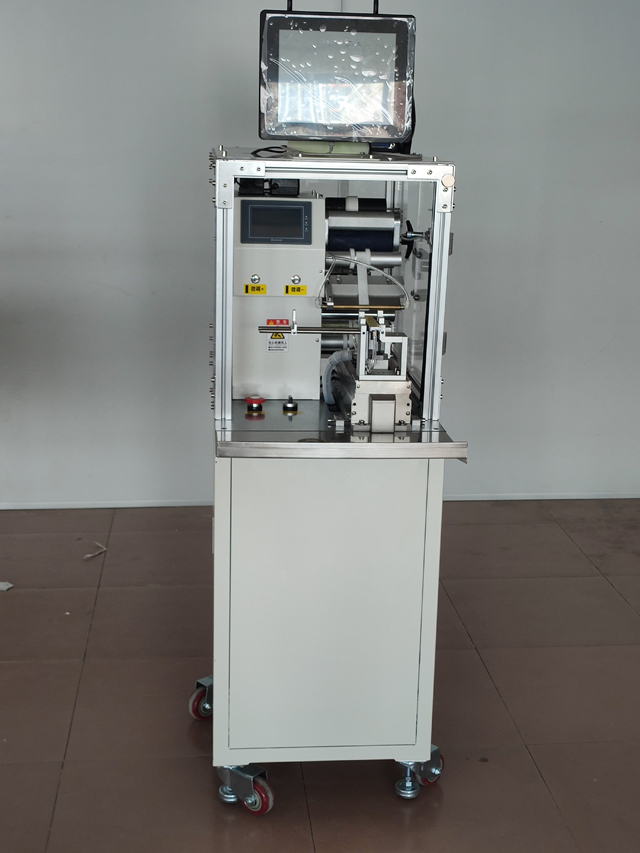

நிகழ்நேர அச்சுப்பொறி பகுதியுடன் Qr கோடர்

நிலையான மாதிரி தொழில்நுட்ப அளவுருக்கள், பிற சிறப்புத் தேவைகள் மற்றும் செயல்பாடுகள், தனிப்பயனாக்கப்படலாம்.

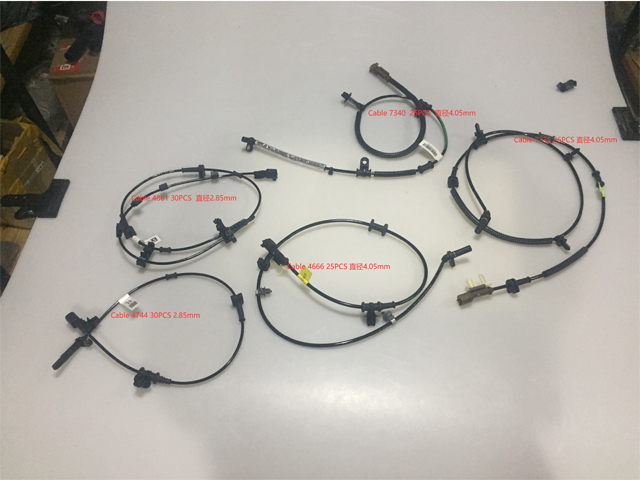

பவர் லைன்கள், கம்ப்யூட்டர் பெரிஃபெரல் கேபிள்கள், எலக்ட்ரானிக் சென்சார் கேபிள்கள், ஹெட்ஃபோன் கேபிள்கள், பவர் லைன்கள், ஃபைபர்-ஆப்டிகல் லைன்கள், கேபிள் லைன்கள், பைபிள் கேபிள்கள், யூ.எஸ்.பி கேபிள்கள், ஃபேக்ஸ் / பிரிண்டர்களின் கேபிள்கள் போன்ற அனைத்து வகையான வயர்களிலும் கேபிள்களிலும் மடிப்பு லேபிள்களுக்குப் பொருந்தும். , முதலியன

பரந்த அளவிலான தயாரிப்புகளுக்கு பொருந்தும், வெவ்வேறு தயாரிப்புகளை சரிசெய்யவும் மாற்றவும் எளிதானது.

செயல்பாட்டு செயல்முறை:

அடிப்படைக் கொள்கை: சென்சார் தயாரிப்பு கடந்து செல்வதைக் கண்டறிந்து, லேபிளிங் கட்டுப்பாட்டு அமைப்புக்கு சமிக்ஞையைத் திருப்பி அனுப்புகிறது, பிஎல்சி செயலாக்கத்தின் மூலம் செயலாக்கப்பட்ட சமிக்ஞை, சரியான நேரத்தில் லேபிளை முன்னமைக்கப்பட்ட தயாரிப்பு நிலைக்கு வழங்குதல், தயாரிப்பு கவரிங் பொறிமுறையின் மூலம் பாயும் போது, லேபிள்கள் திடமாக மூடப்பட்டிருக்கும் , லேபிளிங் நடவடிக்கை முடிந்தது.

நடைமுறை: தயாரிப்பு -> தயாரிப்பு கண்டறிதல் (தானாக) -> லேபிளிங் (தானாக) -> மறைத்தல் (தானாக) -> லேபிளிடப்பட்ட தயாரிப்பைச் சேகரிக்கவும்.

அம்சங்கள்

பரந்த அளவிலான பயன்பாடுகள், வெவ்வேறு விவரக்குறிப்பு தயாரிப்புக்கு ஏற்றது;

வசதியான பயன்பாடு, பரந்த அளவிலான சரிசெய்தல், வெவ்வேறு விவரக்குறிப்பு தயாரிப்புகளில் லேபிளிங்.

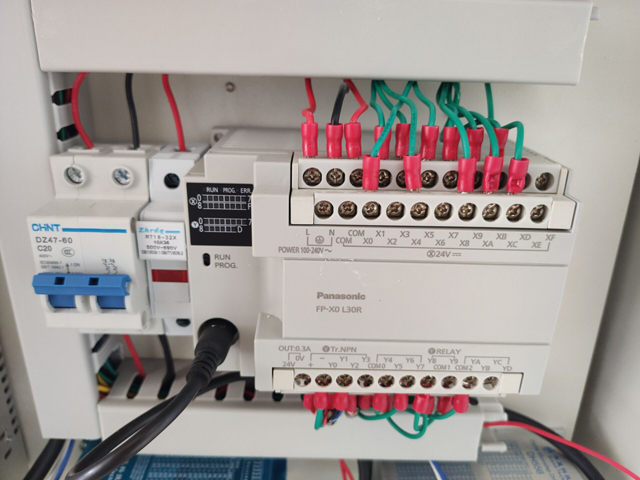

உயர் நிலைத்தன்மை, Panasonic PLC ஜெர்மனி லேபிள் மின்சாரக் கண், ஆதரவு உபகரணங்கள் 7 × 24-மணிநேர செயல்பாடு ஆகியவற்றைக் கொண்ட மேம்பட்ட மின்னணு கட்டுப்பாட்டு அமைப்பு;

பயன்பாட்டின் வரம்பு:

பொருந்தக்கூடிய லேபிள்: சுய-பிசின் லேபிள்/திரைப்படம், மின்னணு கண்காணிப்பு குறியீடு, பார்கோடு மற்றும் பல.

பயன்பாடு: கம்பி மற்றும் கேபிள், பெரிய அகலம், பல குறிப்புகள், உயர் துல்லிய மடிப்பு லேபிள் தயாரிப்புகள்.

பொருந்தக்கூடிய தொழில்: மின்னணுவியல், கம்பி, கேபிள் மற்றும் பிற தொழில்களில் பரவலாகப் பயன்படுத்தப்படுகிறது.

பயன்பாடு: கம்பிகள் லேபிளிங், கணினி புற லேபிளிங், USB கேபிள் போன்றவை.

மடிப்பு சாதனத்தை சரிசெய்யலாம், தயாரிப்பு அல்லாத வரம்பை வாடிக்கையாளர் மாதிரிகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

லேபிளிங் இயந்திரத்தை எவ்வாறு இயக்குவது?

மின்சாரம் வழங்கல் மின்னழுத்தம் (ac220v), காற்றழுத்தம் 4-6kgf, மற்றும் வெளிப்புற மின்சாரம் இயக்கத்திற்கு முன் நம்பகமான தரையிறக்கம் இருக்க வேண்டும் என்பதை உறுதிப்படுத்தவும்.

பவர் சப்ளை.

சேஸின் குளிரூட்டும் துளையைத் தடுக்க வேண்டாம்.

தொழில்முறை அல்லாத தொழில்நுட்ப வல்லுநர்கள் சேஸைத் திறப்பதை கண்டிப்பாக தடை செய்கிறார்கள்.

உபகரணங்கள் இயக்கப்படும் போது உடல் தொடர்புகளின் செயல்பாட்டு வரம்பு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

உபகரணங்கள் தோல்வியுற்றால், மின் சுவிட்சை முதலில் மூட வேண்டும் மற்றும் மின்மயமாக்கப்பட்ட பராமரிப்பு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.

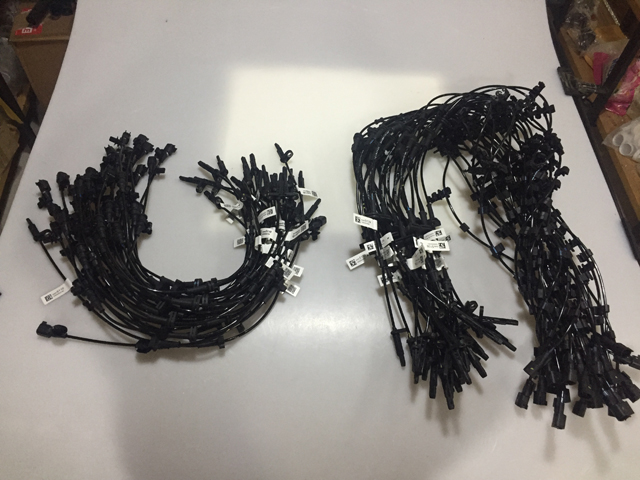

கம்பி சேணம் மற்றும் சுற்று கம்பியின் மடிப்பு மற்றும் லேபிளிங் செயல்பாட்டிற்கு இயந்திரம் பயன்படுத்தப்படுகிறது.

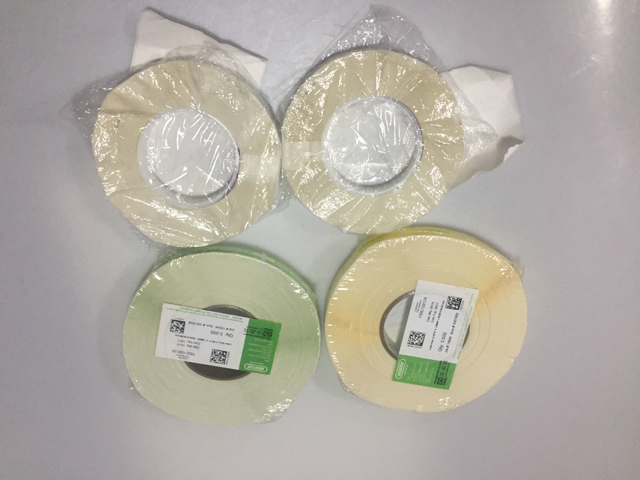

பொருந்தும் லேபிள் அளவுருக்கள்: லேபிள் ரோலின் உள் விட்டம் 76 மிமீ மற்றும் வெளிப்புற விட்டம் அதிகபட்சம் 240 மிமீ; (பிற விவரக்குறிப்புகள் சரி செய்யப்பட வேண்டும்). லேபிள் பொருள்: pvc, pet, துணி, காகிதம் மற்றும் பல; லேபிள் விவரக்குறிப்பு: குறிப்பிட்ட இயந்திரத்தின் படி

லேபிளிங் துல்லியம்: = 0.2mm;

கொள்ளளவு: 1500 pcs/h;

வெளிப்புற அளவு: 630*740*1040 மிமீ (l*w*h);

இயந்திர எடை: சுமார் 86 கிலோ;

பொருந்தும் கம்பி சேணம்: குறிப்பிட்ட இயந்திரத்தின் படி

செயல்பாட்டு விளக்கம்

நிறுவல்:

சாதனத்தை தேவையான நிறுவல் நிலைக்கு நகர்த்துகிறது.

யுனிவர்சல் வீல் பிரேக்கை மிதித்து, யுனிவர்சல் சக்கரத்தை ஸ்மூத்தாக மாற்றினார்.

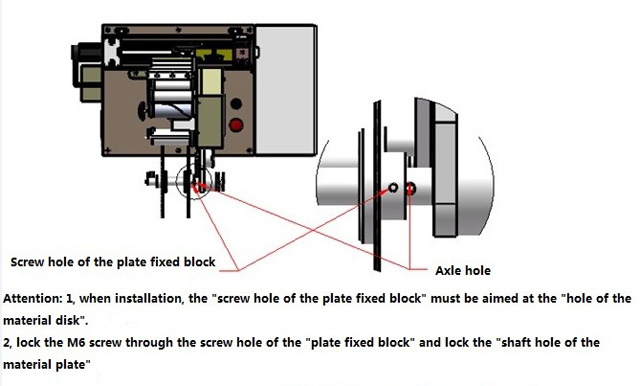

லேபிள் தடுப்பு தட்டு: நிறுவும் போது, "வட்டு பொருத்துதல் தொகுதியின் திருகு துளை" "மெட்டீரியல் ஷாஃப்ட் ஹோல்" க்கு சரி செய்ய வேண்டும், மேலும் m6 ஸ்க்ரூவை மெட்டீரியல் ஃபிக்சிங் பிளாக்கின் ஸ்க்ரூ ஹோல் வழியாக திருகி அதன் அச்சு துளைக்குள் பூட்ட வேண்டும். பொருள் தட்டு.

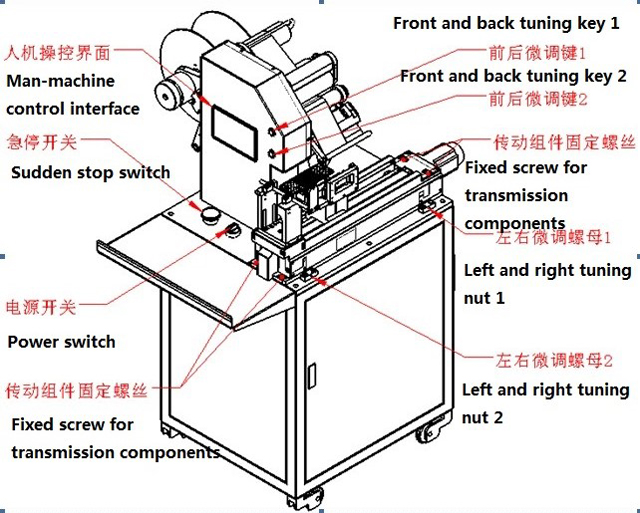

உபகரணங்களின் தோற்றம், முக்கிய பாகங்கள் மற்றும் மேன்-மெஷின் கட்டுப்பாட்டு இடைமுகம்

முக்கியமான பாகங்கள்.

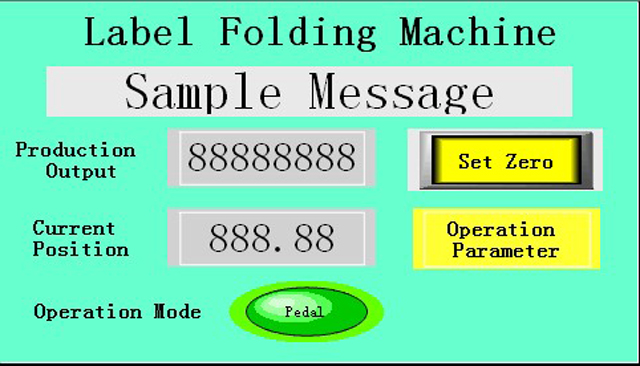

முக்கிய படம்.

வெளியீடு: திறன் எண்ணிக்கை, பூஜ்ஜியத்திற்கு "வெளியீட்டு பூஜ்யம்" விசையை அழுத்தவும்;

தற்போதைய நிலை: லேபிள் டிரான்ஸ்மிஷன் தொகுதியின் நெகிழ் பயன்முறையின் நிகழ்நேர நிலை தூரக் காட்சி, அலகு மிமீ;

செயல்பாட்டு முறை "தானியங்கி" மற்றும் "கால் ஜாக்கிரதை" இரண்டு வகையானது.

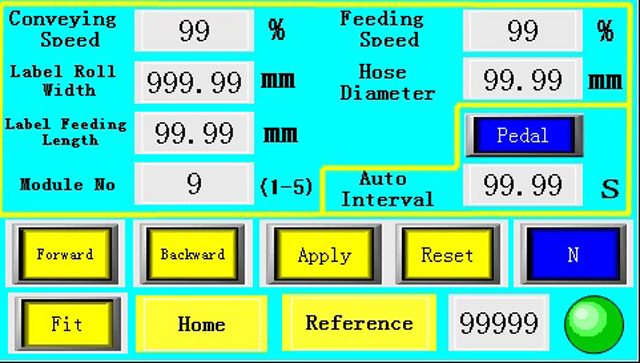

பயனர் அளவுருக்கள்

நிலையான பலகை வேகம்: காட்டி பலகை செயல்பாட்டின் வேகம், 0-100% படி சரி செய்யப்பட்டது.

குறி வேகம்: 0-100% ஆல் சரிசெய்யப்பட்ட ஸ்டிரிப்பர் பிளேட்டில் இருந்து அகற்றப்பட்ட லேபிளின் வேகத்தைக் குறிக்கிறது.

கீழ் காகித அகலம்: லேபிள் காகிதத்தின் அகலம், அலகு மிமீ.

கம்பி விட்டம்: ஒற்றை கம்பி விட்டம் உள்ளீடு, தட்டையான கம்பி அல்லது பல கம்பி உள்ளீடு நேரடியாக இரட்டை தடிமன், மி.மீ.

நீளத்தைக் குறிக்கவும்: ஸ்ட்ரிப்பர் பிளேட்டில் இருந்து லேபிளின் நீளத்தைக் கட்டுப்படுத்தவும், அலகு மிமீ.

முன்னோக்கி: "முன்னோக்கி" விசையை அழுத்தவும், டேக் டிரைவ் தொகுதி முன்னோக்கிச் செல்லும், இந்த செயல்பாடு இலக்கு நிலையின் தூரத்தை சரிசெய்ய முடியும்.

பின்: "பின்" விசையை அழுத்தவும், டேக் டிரைவ் மாட்யூல் பின்புறம் மீண்டும் சரியும், இந்த செயல்பாட்டை லேபிளிங் புள்ளியின் நிலையின் தூரத்தை பிழைத்திருத்த முடியும்.

பொருத்து: "பொருத்தம்" விசையை அழுத்தவும், நேராக காற்று தட்டு கிளாம்ப் சிலிண்டர் மற்றும் வயரிங் சேணம் வைக்கும் தொகுதி மேல் மற்றும் கீழ் நகரும் சிலிண்டர்களை நகர்த்தும். இந்த செயல்பாடு வயரிங் சேணம் மற்றும் வெற்றிட தகடு கிளாம்பிங் இடையே உள்ள தூரத்தை பிழைத்திருத்த முடியும்.

மீட்டமை: மீட்டமை பொத்தானுக்குப் பிறகு தலைப்பை மீண்டும் பூஜ்ஜியத்திற்கு மாற்றவும்.

மின்சாரம்: லேபிள் பேஸ் பேப்பரின் வெவ்வேறு விவரக்குறிப்புகளை மாற்றிய பின், லேபிள்கள் மற்றும் கீழே உள்ள காகித ஊடுருவலை கணினி தானாகவே அறிய அனுமதிக்க மின் விசைகளை நீண்ட நேரம் அழுத்தவும்.

செயல்பாட்டு முறை:

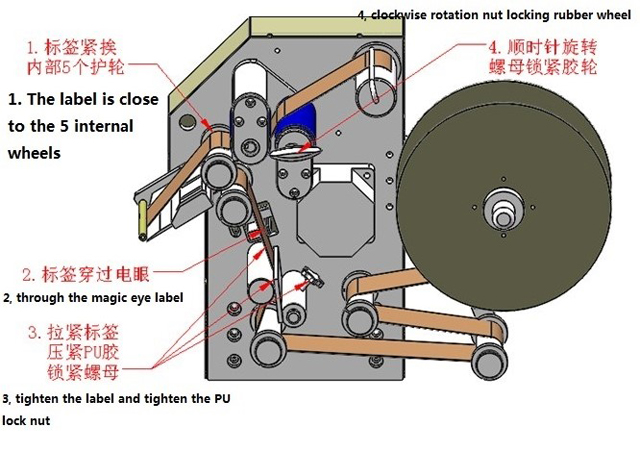

லேபிள் நிறுவப்பட்டது, மற்றும் லேபிள் ஸ்ட்ரிப்பர் தொகுதிக்கு கீழே நிறுவப்பட்டுள்ளது.

பவர் சுவிட்சை கடிகார திசையில் திருப்பி பவரை இயக்கவும். நிறுத்த விசையை அழுத்தி கடிகார திசையில் சுழற்றவும்.

இயந்திரத்தை மாற்றுதல் மற்றும் சரிசெய்தல்

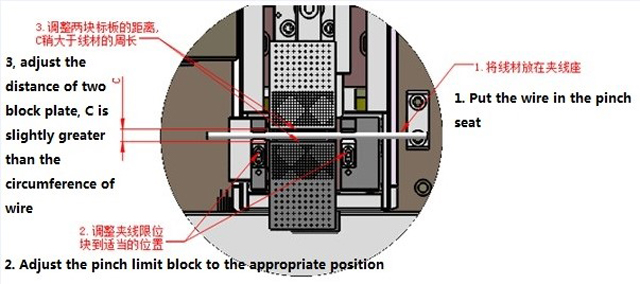

கம்பியின் விட்டம், சரிசெய்தல், இணைப்பு இருக்கை, தகடுகளுக்கு இடையே உள்ள தூரம் போன்ற பின்வரும் படம்

கீழே உள்ள காகிதத்தின் அகலத்தை படம் 3 இன் கீழ் தாளின் அகலத்தில் உள்ளிடவும், மேலும் கம்பியின் விட்டம் கம்பியின் விட்டத்திற்கு உள்ளீடு ஆகும்.

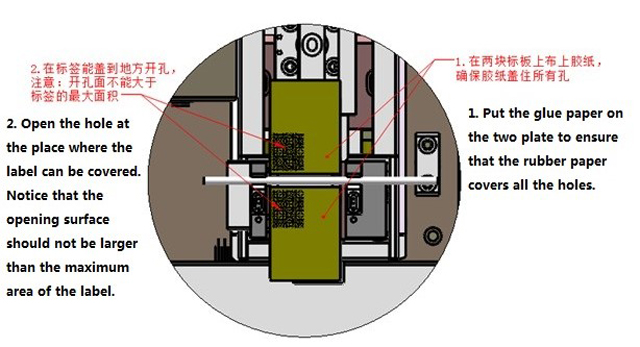

பிசின் டேப் மற்றும் திறப்புகள்

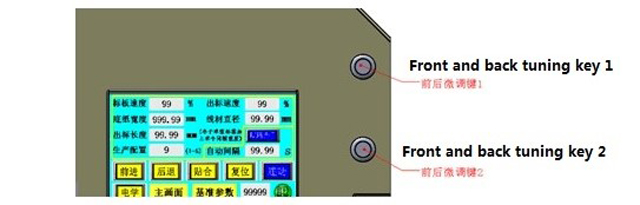

உற்பத்தியின் செயல்பாட்டில், லேபிளுக்கு முன்னும் பின்னும் லேபிள் சீரமைக்கப்படவில்லை என்றால், அதை நேரடியாக "கீழ் காகித அகலம்" நெடுவரிசையில் சரிசெய்யலாம். "முன் மற்றும் பின் தொனி விசை "1" முன் மற்றும் பின்புற மைக்ரோ ட்யூன் கீ 2" சரிசெய்தலையும் நகர்த்தலாம், ஒவ்வொரு நகர்வும் 0.1 மிமீ மாற்றப்படும்.

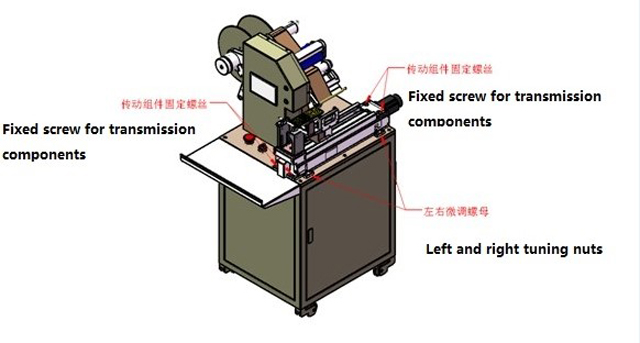

இடது மற்றும் வலது சரிசெய்தல் இயந்திரத்தை லேபிளிடு

லேபிள்கள் மடிந்திருந்தால், இடது மற்றும் வலது பக்கங்கள் சீரமைக்கப்படாவிட்டால், நான்கு பரிமாற்ற கூறுகளை தளர்வாக தளர்த்த வேண்டும், பின்னர் இடது மற்றும் வலது டிரிம்மிங் கொட்டைகள் விலகல் திசை மற்றும் லேபிள்களின் அளவிற்கு ஏற்ப சரிசெய்யப்பட வேண்டும். இறுதியாக, நான்கு பரிமாற்ற கூறுகள் பூட்டப்பட வேண்டும்.

பராமரிப்பு மற்றும் பராமரிப்பு

அழுத்தத்தை கண்டிப்பாக தடை செய்யுங்கள், தயவுசெய்து எந்த நேரத்திலும் சுத்தமாக வைத்திருங்கள்.

இயந்திரத்தை சரியான நேரத்தில் உயவூட்டுவதற்காக. நிலையான தட்டின் செயலில் உள்ள நிலை ஒரு மாதத்திற்கு ஒரு முறை சேர்க்கப்படுகிறது. லூப்ரிகேட்டிங் ஆயில் டைமிங் இருந்தால் பிரிப்பான் கோப்பையை சரிபார்த்து, சரியான நேரத்தில் சப்ளிமெண்ட் இல்லை என்றால்.

இயந்திரத்தின் பல்வேறு பகுதிகளில் ஒத்திசைவான பெல்ட்டின் உடைகள் சரிபார்க்க மூன்று மாதங்கள்
