பம்ப் கேப்களுக்கான அதிவேக ரோட்டரி 8 ஹெட்ஸ் கேப்பிங் உபகரணங்கள்

• பரிமாணங்கள்: 2000 மிமீ (நீளம்) * 1800 மிமீ (அகலம்) * 2800 மிமீ (உயரம்)

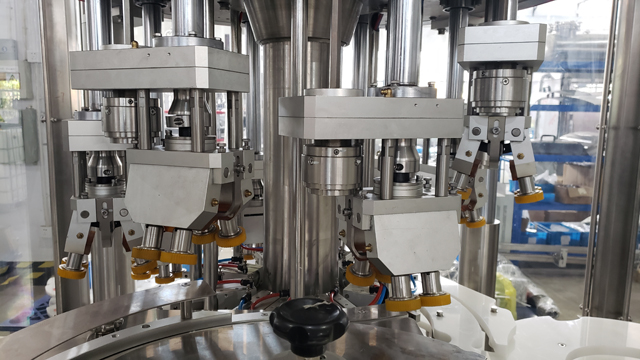

• கேப்பிங் ஹெட்: 8 தலைகள்
• தனித்தே தேர்ச்சி விகிதம்: 99%
• வேகம்: 80bpm
• மின்னழுத்தம்: 220V-380v, 50-60HZ(தேவைகளின் அடிப்படையில்)
• மொத்த சக்தி: 5 கிலோவாட்
• காற்று ஆதாரம் தேவை: 0.6Mpa சுத்தமான மற்றும் நிலையான காற்று ஆதாரம்
• இயங்கும் சத்தம் (டெசிபல்): ≦80 டெசிபல்கள்
• இயந்திர எடை: 3.5 டன்
• இயந்திரப் பொருள் சட்டகம்: கார்பன் எஃகு அவுட்சோர்சிங் துருப்பிடிக்காத எஃகு சட்டகம்;

பம்ப் கேப்ஸ் ஸ்க்ரூ கேப்பிங் மெஷின் அதிவேக வகை பாட்டில்/கேப் ஃபீடிங் ஆட்டோமேட்டிக் கேப் லிஃப்ட் மற்றும் அன்ஸ்க்ராம்ப்ளர் இன்லெட் மற்றும் அவுட்லெட் பாட்டில் டெம்ப்ளேட்கள் கேப்பிங் மெக்கானிசம் ரிஜெக்ஷன் மெக்கானிசம் எலக்ட்ரிக்கல் கன்ட்ரோல் போன்ற பல முக்கிய பாகங்களைக் கொண்டுள்ளது.

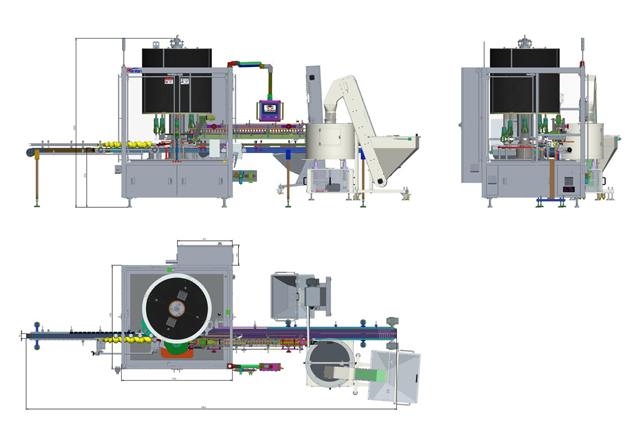

வரைதல்

அம்சங்கள்

• PLC கட்டுப்படுத்தப்பட்ட, ஒருங்கிணைக்கப்பட்ட தொப்பி உணவு, பிடிப்பு, செருகுதல் மற்றும் சுழற்றுதல் (முழு தன்னியக்கத்தை உணர தானியங்கி தொப்பி வரிசைப்படுத்தும் இயந்திரத்துடன் இணைக்க முடியும்)
• உற்பத்தி திறன் 8 தலைகள் கொண்ட 80bpm அடைய முடியும்
• மென்மையான அறுவை சிகிச்சை, தொப்பிகள் மற்றும் கொள்கலன்களில் கீறல்கள் மற்றும் காயங்கள் இல்லை
• விரைவான மாற்றம்
• தொகுதி அமைப்பு, தொடுதிரையில் கையாளுதல், எளிதான பராமரிப்பு
• வெவ்வேறு அளவிலான தொப்பிகளுக்கு ஏற்றது, தினசரி இரசாயனத் தொழிலில் பொருந்தும்
• நிரப்புதல் இயந்திரம் மற்றும் லேபிளிங் இயந்திரத்துடன் எளிதாக இணைக்கப்பட்டுள்ளது
• குறைந்த இயங்கும் சத்தம்

வேலை செய்யும் கொள்கை

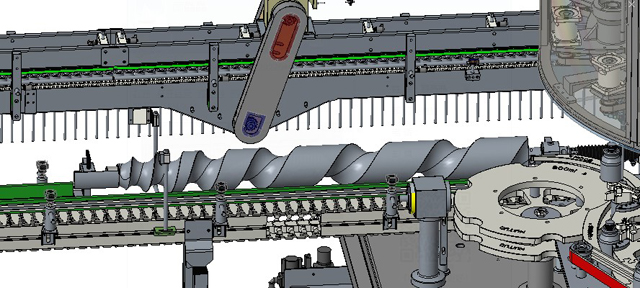

ஸ்க்ரூ ராட் மூலம் பாட்டில்-ஃபீடிங்

பாட்டில்-இன் திருகு, துல்லியமான மற்றும் வேகமான பாட்டில் உணவுடன், விளிம்பு வடிவமைப்பு மூலம் செயலாக்கப்படுகிறது; மென்மையான இயக்கங்கள், பாட்டில் சேதம் இல்லை. ஸ்க்ரூ டிரைவ் மெயின் டிரைவைப் பின்பற்றுகிறது, ஸ்க்ரூ கோணத்தை டச் ஸ்கிரீன் வழியாக ஸ்டார் வீலுடன் பொருத்துவதற்கு அமைக்கலாம். பாட்டில்-இன் ஸ்க்ரூவில் ஒரு சென்சார் உள்ளது, பாட்டில் இல்லை, கேப்பிங் இல்லை மற்றும் பாட்டில்-சிக்கும்போது அலாரம் இல்லை.

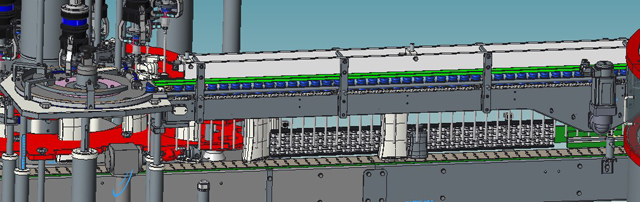

சர்வோ கேப் ஃபீடிங்:

ஸ்க்ரூ கேப்பர் கேப்-ஃபீடிங் செயினுக்கு சர்வோ மோட்டாரை ஏற்றுக்கொள்கிறது. சர்வோ மோட்டார் சத்தத்தை குறைப்பது மற்றும் தொப்பி-சிக்கலைத் தவிர்ப்பது மட்டுமல்லாமல், அவ்வப்போது தொடங்குதல் மற்றும் நிறுத்துதல், அவ்வப்போது நேர்மறை மற்றும் எதிர்மறை சுழற்சி ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது.

தொப்பி-பிரித்தல்

தொப்பி பிரிப்பான் தொப்பி வடிவத்தால் தனிப்பயனாக்கப்பட்டது மற்றும் வெவ்வேறு விட்டம் மாற்றம் தேவைப்படும், ஆனால் பின்வரும் படத்தில் உள்ள வெள்ளை பகுதியை மட்டும் மாற்ற வேண்டும்.

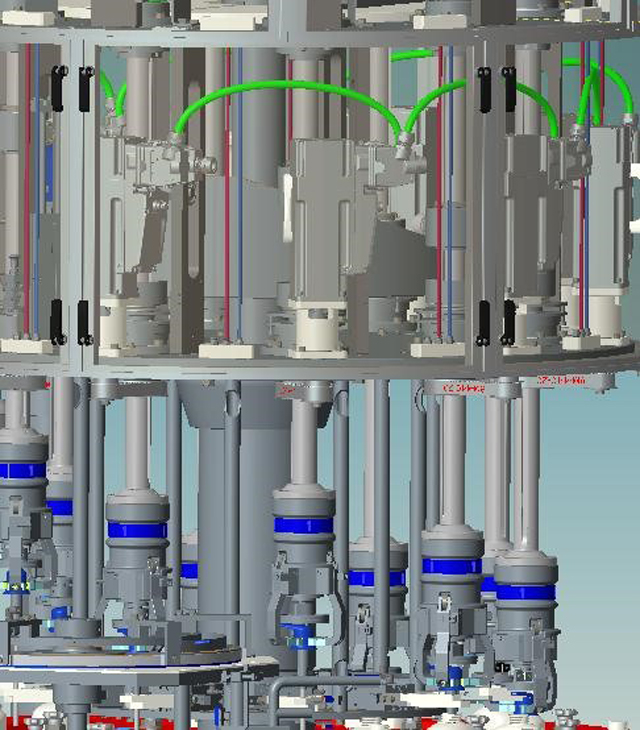

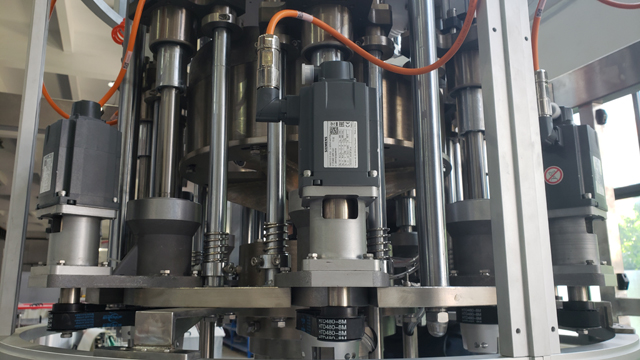

சர்வோ கேப்பிங்:

ஸ்க்ரூ கேப்பிங் இயந்திரம் சீமென்ஸ் டிரைவ் சிஸ்டத்தைப் பயன்படுத்துகிறது, இது கட்டுப்பாட்டு அமைப்பு மற்றும் சர்வோ மோட்டாரை ஒரு அல்ட்ரா-காம்பாக்ட் யூனிஃபைட் சிஸ்டத்தில் ஒருங்கிணைக்கிறது. கேப்பிங் செயல்பாட்டில், சர்வோ மோட்டார் பிரிவுகளில் கேப்பிங் வளைவு இயக்கத்தை கட்டுப்படுத்த முடியும், அதே நேரத்தில் மென்மையான பிரிவு செயல்முறையை உறுதிசெய்ய முடியும், மேலும் டிஜிட்டல் கேப்பிங் முறுக்கு கட்டுப்பாட்டை உணர முடியும், இது பாரம்பரிய கிளட்ச் முறுக்கு கட்டுப்பாட்டை விட முற்றிலும் சிறந்தது.

• கேப்பிங் செயல்முறை முழுவதும் சர்வோ மோட்டார் மற்றும் புரோகிராம் மூலம் மூடிய லூப் கட்டுப்பாடு;
• செட் டார்க் அடையும் வரை கேப்பிங் விசையை தானாக சரிசெய்யவும்;
• மோஷன் டிரைவ் தொகுதி மற்றும் நிரலின் துல்லியமான மற்றும் நெகிழ்வான கட்டுப்பாட்டின் காரணமாக, கேப்பிங் ஹெட் மற்றும் பாகங்களின் விலகல் ஆகியவற்றின் மந்தநிலையின் செல்வாக்கு அகற்றப்படலாம்;
• நிரலின் செட் மதிப்பை மாற்றுவதன் மூலம் வெவ்வேறு தயாரிப்புகளுக்கு இடையில் முறுக்கு மாற்றத்தை அடைய முடியும்.

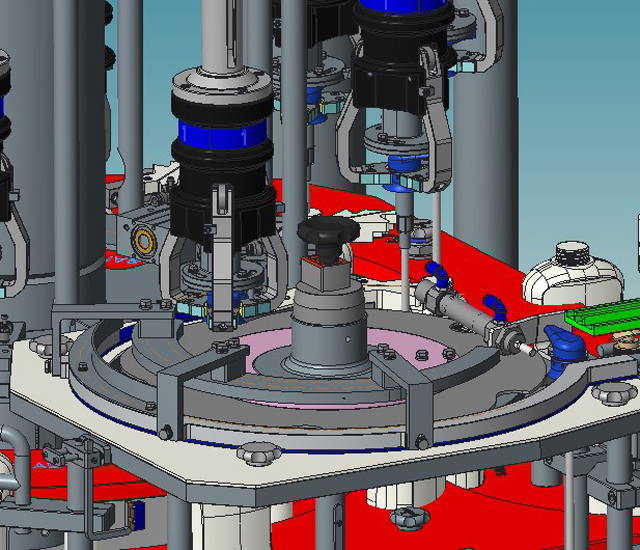

குறிப்பு: தூண்டுதல் தொப்பிக்கான 8-தலை கேப்பிங் இயந்திரத்திற்கு, கேப்பிங் ஹெட்கள் வேறுபட்டவை:

இது தொப்பி முறுக்குவிசையை கட்டுப்படுத்த நிரந்தர காந்த கிளட்சை ஏற்றுக்கொள்கிறது.

• கேப்பிங் செயல்பாட்டின் போது, முறுக்கு நான்கு சக்கரங்களுக்கு சமமாக பரவுகிறது
• சக்கரங்கள் மற்றும் தொப்பிகளுக்கு இடையில் உறவினர் அல்லாத இயக்கத்தை உருவாக்கவும்
• கேப்பிங் செய்யும் போது சக்கரங்கள் மற்றும் பாட்டில்களுக்கு இடையில் நிலையான நிலையத்தை வைத்திருங்கள்
• உயர் விலைமதிப்பற்ற முறுக்கு கட்டுப்பாட்டு அமைப்பு, ஒரு நிலையான மற்றும் நியாயமான முறுக்கு மதிப்பு

வெவ்வேறு தயாரிப்புகள்-டெம்ப்ளேட்களை மாற்றுதல்

மென்மையான மேற்பரப்புடன், பாட்டில் வடிவத்தால் வடிவமைக்கப்பட்ட, பிபியால் ஆனது. இது நிலைப்படுத்தலை உறுதிப்படுத்துவது மட்டுமல்லாமல், பாட்டில் கீறப்படுவதைத் தடுக்கவும்; மற்றும் விரைவான மாற்றத்தை அனுமதிக்கிறது.

தயாரிப்புகளின் வெவ்வேறு விவரக்குறிப்புகளுக்கு, இது விரைவான-வெளியீட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது. வார்ப்புருக்கள் வெவ்வேறு விவரக்குறிப்புகளை வேறுபடுத்துவதற்கு வண்ண-குறியிடப்பட்டவை.

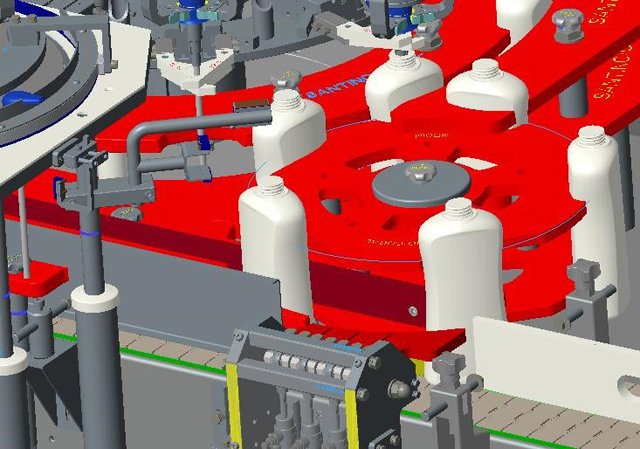

நிராகரிப்பு அமைப்பு

மூடிய பின் பொருத்தப்பட்ட இரட்டை கன்வேயர். தகுதிவாய்ந்த தயாரிப்புகள் பொதுவாகக் கொண்டு செல்லப்படுகின்றன, மேலும் தகுதியற்றவை (தொப்பி இல்லை, உள் குழாய் இல்லை, தவறாகப் பயன்படுத்தப்பட்ட தொப்பி) ஸ்விங் சிலிண்டர் மூலம் தானாகவே மற்றொரு கன்வேயருக்குப் பிரிக்கப்படும். பாட்டில் பிளாக் தோன்றும்போது, கேப்பிங் மெஷின் தானாகவே நின்றுவிடும், பிரச்சனை தீர்ந்தவுடன் மீண்டும் தொடங்கும்.

பாதுகாப்பு கதவு

கதவு திறந்திருக்கும் போது இயந்திரம் நின்று எச்சரிக்கை சமிக்ஞையை அனுப்புவதை உறுதிசெய்ய அனைத்து கதவுகளும் வரம்பு சுவிட்ச் மூலம் நிறுவப்பட்டுள்ளன. நகரக்கூடிய பாதுகாப்புடன் கூடிய அனைத்து உற்பத்திப் பகுதி இயந்திரங்களும் மின்னோட்டத்துடன் இணைக்கப்பட்டு பிரதான இயக்கி மற்றும் கட்டுப்பாட்டுச் சுற்று முழுவதையும் முழுவதுமாக முடக்கி, காவலரைத் திறந்தவுடன் அனைத்து இயந்திர இயக்கத்தையும் உடனடியாக நிறுத்தும்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

• • பரிமாணங்கள்: 2000 மிமீ (நீளம்) * 1800 மிமீ (அகலம்) * 2800 மிமீ (உயரம்)
  • கேப்பிங் ஹெட்: 8 தலைகள்
  • தனித்தே தேர்ச்சி விகிதம்: 99%
  • வேகம்: 80bpm
  • மின்னழுத்தம்: 220V-380v, 50-60HZ(தேவைகளின் அடிப்படையில்)
  • மொத்த சக்தி: 5 கிலோவாட்
  • காற்று ஆதாரம் தேவை: 0.6Mpa சுத்தமான மற்றும் நிலையான காற்று ஆதாரம்
  • இயங்கும் சத்தம் (டெசிபல்): ≦80 டெசிபல்கள்
  • இயந்திர எடை: 3.5 டன்
  • இயந்திரப் பொருள் சட்டகம்: கார்பன் எஃகு அவுட்சோர்சிங் துருப்பிடிக்காத எஃகு சட்டகம்;
  • தொப்பியுடன் தொடர்பு கொள்ளும் திருகு தொப்பி: பாலியூரிதீன் (PU) ;
  • திரை கதவு: துருப்பிடிக்காத எஃகு விளிம்பு, பிளெக்ஸிகிளாஸ்; மின் பெட்டி: துருப்பிடிக்காத எஃகு;
  • இணைப்பு மற்றும் நிர்ணயம் இயந்திர பாகங்கள்: கார்பன் எஃகு, துருப்பிடிக்காத எஃகு, முதலியன;
  • முத்திரை: ரப்பர்

முக்கிய தொழில்நுட்ப கூறுகள்

• பிஎல்சி: சீமென்ஸ்
• தொடுதிரை: சீமென்ஸ்
• சர்வோ: சீமென்ஸ்
• பிரேக்கர்: ஷ்னீடர்
• அதிர்வெண் மாற்றி: சீமென்ஸ்
• பொத்தான்: ஷ்னீடர்
• அலாரம் ஒளி: ஷ்மர்சல்
• பாதுகாப்பு கதவு சுவிட்ச்: Schmersal
• சென்சார்: SICK/IFM/LEUZE
• ரிமோட் தொகுதி: Fbox-WIFI (உடனடி தொடர்பு மற்றும் ரிமோட் கண்ட்ரோலுக்கு)

மேலே உள்ள பிராண்டுகள் கையிருப்பில் இல்லை என்றால், அதற்குப் பதிலாக சமமான பிராண்டுகளைத் தேர்ந்தெடுப்போம்.

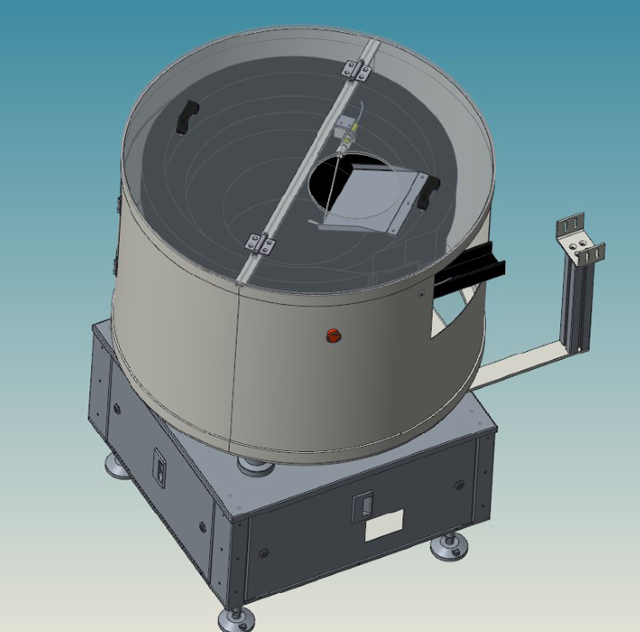

தானியங்கி தொப்பி உயர்த்தி மற்றும் அன்ஸ்க்ராம்ப்ளர்

• இது ஒழுங்கற்ற தெளிப்பு தொப்பியை அதிர்வு கொள்கை மற்றும் வட்ட தொப்பியை பொருத்துதல் மூலம் ஒழுங்கமைக்க வேண்டும். கவர் சேனலில் இருந்து தொப்பி ஒழுங்கான முறையில் வெளியிடப்படுகிறது, மேலும் கேப்பிங் இயந்திரம் விநியோகத் தகடு மூலம் பிடிக்கப்படுகிறது.
• அன்ஸ்க்ராம்ப்ளரின் வேகம் லிஃப்ட்டின் படி தானாகவே சரிசெய்யப்படும். லிஃப்ட் அன்ஸ்கிராம்ப்ளருடன் இணைக்கப்பட்டுள்ளது, மேலும் முழு வரி வேகத்துடன் பொருந்தக்கூடிய தொப்பி அனுப்பும் வேகத்தை தானாகவே கட்டுப்படுத்துகிறது.
• கைமுறை சரிசெய்தல் இல்லாமல், கேப்பிங் மெஷின் இடைமுகத்தால் அன்ஸ்க்ராம்ப்ளர் தானாகவே கட்டுப்படுத்தப்படுகிறது.
• அளவுருக்கள் சேமிக்கப்படும்.
• விரைவான மாற்றம்.

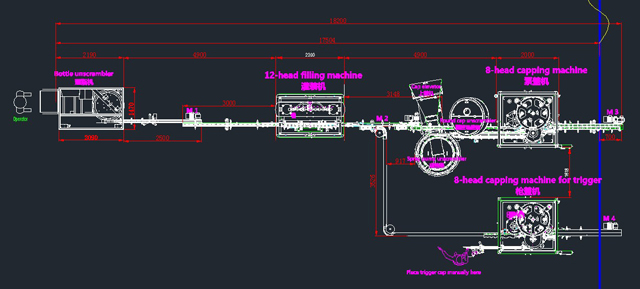

முழு வரியையும் உருவாக்க, வரியை அதிவேக நிரப்புதல் இயந்திரத்துடன் ஒருங்கிணைக்க முடியும்:
